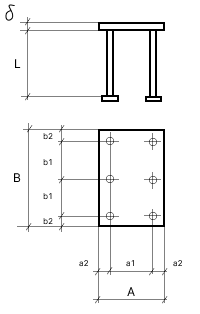

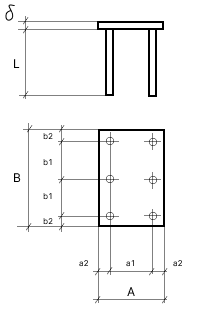

Закладные изделия МН 141 по серии 1.400-15 выпуск 1
Изделие закладное МН 141-1
Изделие закладное МН 141-2
Изделие закладное МН 141-3
Изделие закладное МН 141-4
Изделие закладное МН 141-5
Изделие закладное МН 141-6
Изделие закладное МН 141-1
 |
Параметр | Обозначение | Значение |
| Размер пластины, мм | А | 200 | |
| Размер пластины, мм | B | 400 | |
| Размер пластины, мм | б | 12 | |
| Привязки анкеров, мм | а1 | 120 | |
| Привязки анкеров, мм | а2 | 40 | |
| Привязки анкеров, мм | b1 | 160 | |
| Привязки анкеров, мм | b2 | 40 | |
| Количество и диаметр анкеров | 6ф16AIII | ||
| Длина анкеров, мм | L | 620 | |
| Выборка стали на 1 изделие (профильная сталь), кг | -б=12 | 7.5 | |
| Выборка стали на 1 изделие (арм. A3 ф16), кг | 5.9 | ||
| Итого, кг | 13.4 | ||
| Обозначение детали | 1.400-15.B1.150-48 |
Изделие закладное МН 141-2
|
|
Параметр | Обозначение | Значение |
| Размер пластины, мм | А | 200 | |
| Размер пластины, мм | B | 400 | |
| Размер пластины, мм | б | 12 | |
| Привязки анкеров, мм | а1 | 120 | |
| Привязки анкеров, мм | а2 | 40 | |
| Привязки анкеров, мм | b1 | 160 | |
| Привязки анкеров, мм | b2 | 40 | |
| Количество и диаметр анкеров | 6ф16AIII | ||
| Длина анкеров, мм | L | 460 | |
| Выборка стали на 1 изделие (профильная сталь), кг | -б=12 |
7.5 |
|
| Выборка стали на 1 изделие (арм. A3 ф16), кг | 4.4 | ||
| Итого, кг | 11.9 | ||
| Обозначение детали | 1.400-15.B1.150-49 |
Изделие закладное МН 141-3
|
|
Параметр | Обозначение | Значение |
| Размер пластины, мм | А | 200 | |
| Размер пластины, мм | B | 400 | |
| Размер пластины, мм | б | 12 | |
| Привязки анкеров, мм | а1 | 120 | |
| Привязки анкеров, мм | а2 | 40 | |
| Привязки анкеров, мм | b1 | 160 | |
| Привязки анкеров, мм | b2 | 40 | |
| Количество и диаметр анкеров | 6ф16AIII | ||
| Длина анкеров, мм | L | 370 | |
| Выборка стали на 1 изделие (профильная сталь), кг | -б=12 | 7.5 | |
| Выборка стали на 1 изделие (арм. A3 ф16), кг | 3.5 | ||
| Итого, кг | 11 | ||
| Обозначение детали | 1.400-15.B1.150-50 |
Изделие закладное МН 141-4
 |
Параметр | Обозначение | Значение |
| Размер пластины, мм | А | 200 | |
| Размер пластины, мм | B | 400 | |
| Размер пластины, мм | б | 12 | |
| Привязки анкеров, мм | а1 | 120 | |
| Привязки анкеров, мм | а2 | 40 | |
| Привязки анкеров, мм | b1 | 160 | |
| Привязки анкеров, мм | b2 | 40 | |
| Количество и диаметр анкеров | 6ф16AIII | ||
| Длина анкеров, мм | L | 620 | |
| Размеры пластин усиления и кол-во, мм | 60х60х12 (шт.6) | ||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=12 | 9.5 | |
| Выборка стали на 1 изделие (арм. A3 ф16), кг | 5.9 | ||
| Итого, кг | 15.4 | ||
| Обозначение детали | 1.400-15.B1.150-51 |
Изделие закладное МН 141-5
|
|
Параметр | Обозначение | Значение |
| Размер пластины, мм | А | 200 | |
| Размер пластины, мм | B | 400 | |
| Размер пластины, мм | б | 12 | |
| Привязки анкеров, мм | а1 | 120 | |
| Привязки анкеров, мм | а2 | 40 | |
| Привязки анкеров, мм | b1 | 160 | |
| Привязки анкеров, мм | b2 | 40 | |
| Количество и диаметр анкеров | 6ф16AIII | ||
| Длина анкеров, мм | L | 460 | |
| Размеры пластин усиления и кол-во, мм | 60х60х12 (шт.6) | ||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=12 | 9.5 | |
| Выборка стали на 1 изделие (арм. A3 ф16), кг | 4.4 | ||
| Итого, кг | 13.9 | ||
| Обозначение детали | 1.400-15.B1.150-52 |
Изделие закладное МН 141-6
|
|
Параметр | Обозначение | Значение |
| Размер пластины, мм | А | 200 | |
| Размер пластины, мм | B | 400 | |
| Размер пластины, мм | б | 12 | |
| Привязки анкеров, мм | а1 | 120 | |
| Привязки анкеров, мм | а2 | 40 | |
| Привязки анкеров, мм | b1 | 160 | |
| Привязки анкеров, мм | b2 | 40 | |
| Количество и диаметр анкеров | 6ф16AIII | ||
| Длина анкеров, мм | L | 210 | |
| Размеры пластин усиления и кол-во, мм | 60х60х12 (шт.6) | ||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=12 | 9.5 | |
| Выборка стали на 1 изделие (арм. A3 ф16), кг | 2 | ||
| Итого, кг | 11.5 | ||
| Обозначение детали | 1.400-15.B1.150-53 |
