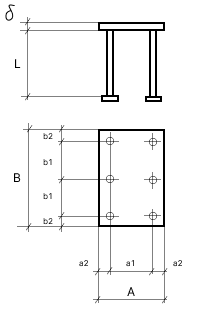

Закладные изделия МН 139 по серии 1.400-15 выпуск 1
Изделие закладное МН 139-1
 |
Параметр | Обозначение | Значение |
| Размер пластины, мм | А | 200 | |
| Размер пластины, мм | B | 400 | |
| Размер пластины, мм | б | 6 | |
| Привязки анкеров, мм | а1 | 120 | |
| Привязки анкеров, мм | а2 | 40 | |
| Привязки анкеров, мм | b1 | 160 | |
| Привязки анкеров, мм | b2 | 40 | |
| Количество и диаметр анкеров | 6ф8AIII | ||
| Длина анкеров, мм | L | 300 | |
| Выборка стали на 1 изделие (профильная сталь), кг | -б=6 | 3.8 | |
| Выборка стали на 1 изделие (арм. A3 ф8), кг | 0.7 | ||
| Итого, кг | 4.5 | ||
| Обозначение детали | 1.400-15.B1.150-36 |
Изделие закладное МН 139-2
|
|
Параметр | Обозначение | Значение |
| Размер пластины, мм | А | 200 | |
| Размер пластины, мм | B | 400 | |
| Размер пластины, мм | б | 6 | |
| Привязки анкеров, мм | а1 | 120 | |
| Привязки анкеров, мм | а2 | 40 | |
| Привязки анкеров, мм | b1 | 160 | |
| Привязки анкеров, мм | b2 | 40 | |
| Количество и диаметр анкеров | 6ф8AIII | ||
| Длина анкеров, мм | L | 250 | |
| Выборка стали на 1 изделие (профильная сталь), кг | -б=6 |
3.8 |
|
| Выборка стали на 1 изделие (арм. A3 ф8), кг | 0.6 | ||
| Итого, кг | 4.4 | ||
| Обозначение детали | 1.400-15.B1.150-37 |
Изделие закладное МН 139-3
|
|
Параметр | Обозначение | Значение |
| Размер пластины, мм | А | 200 | |
| Размер пластины, мм | B | 400 | |
| Размер пластины, мм | б | 6 | |
| Привязки анкеров, мм | а1 | 120 | |
| Привязки анкеров, мм | а2 | 40 | |
| Привязки анкеров, мм | b1 | 160 | |
| Привязки анкеров, мм | b2 | 40 | |
| Количество и диаметр анкеров | 6ф8AIII | ||
| Длина анкеров, мм | L | 200 | |
| Выборка стали на 1 изделие (профильная сталь), кг | -б=6 | 3.8 | |
| Выборка стали на 1 изделие (арм. A3 ф8), кг | 0.5 | ||
| Итого, кг | 4.3 | ||
| Обозначение детали | 1.400-15.B1.150-38 |
Изделие закладное МН 139-4
|
Параметр | Обозначение | Значение |
| Размер пластины, мм | А | 200 | |
| Размер пластины, мм | B | 400 | |
| Размер пластины, мм | б | 6 | |
| Привязки анкеров, мм | а1 | 120 | |
| Привязки анкеров, мм | а2 | 40 | |
| Привязки анкеров, мм | b1 | 160 | |
| Привязки анкеров, мм | b2 | 40 | |
| Количество и диаметр анкеров | 6ф8AIII | ||
| Длина анкеров, мм | L | 300 | |
| Размеры пластин усиления и кол-во, мм | 40х40х8 (шт.6) | ||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=6 | 3.8 | |
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 0.6 | |
| Выборка стали на 1 изделие (арм. A3 ф8), кг | 0.7 | ||
| Итого, кг | 5.1 | ||
| Обозначение детали | 1.400-15.B1.150-39 |
Изделие закладное МН 139-5
|
|
Параметр | Обозначение | Значение |
| Размер пластины, мм | А | 200 | |
| Размер пластины, мм | B | 400 | |
| Размер пластины, мм | б | 6 | |
| Привязки анкеров, мм | а1 | 120 | |
| Привязки анкеров, мм | а2 | 40 | |
| Привязки анкеров, мм | b1 | 160 | |
| Привязки анкеров, мм | b2 | 40 | |
| Количество и диаметр анкеров | 6ф8AIII | ||
| Длина анкеров, мм | L | 250 | |
| Размеры пластин усиления и кол-во, мм | 40х40х8 (шт.6) | ||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=6 | 3.8 | |
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 0.6 | |
| Выборка стали на 1 изделие (арм. A3 ф8), кг | 0.6 | ||
| Итого, кг | 5 | ||
| Обозначение детали | 1.400-15.B1.150-40 |
Изделие закладное МН 139-6
|
|
Параметр | Обозначение | Значение |
| Размер пластины, мм | А | 200 | |
| Размер пластины, мм | B | 400 | |
| Размер пластины, мм | б | 6 | |
| Привязки анкеров, мм | а1 | 120 | |
| Привязки анкеров, мм | а2 | 40 | |
| Привязки анкеров, мм | b1 | 160 | |
| Привязки анкеров, мм | b2 | 40 | |
| Количество и диаметр анкеров | 6ф8AIII | ||
| Длина анкеров, мм | L | 80 | |
| Размеры пластин усиления и кол-во, мм | 40х40х8 (шт.6) | ||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=6 | 3.8 | |
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 0.6 | |
| Выборка стали на 1 изделие (арм. A3 ф8), кг | 0.2 | ||
| Итого, кг | 4.6 | ||
| Обозначение детали | 1.400-15.B1.150-41 |
