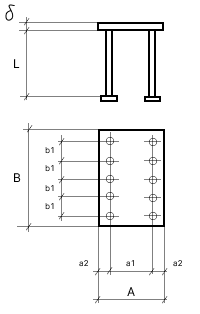

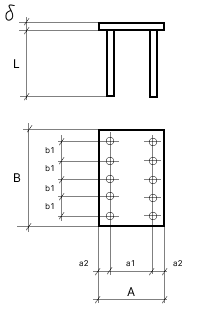

Закладные изделия МН 131 по серии 1.400-15 выпуск 1
Изделие закладное МН 131-1
Изделие закладное МН 131-2
Изделие закладное МН 131-3
Изделие закладное МН 131-4
Изделие закладное МН 131-5
Изделие закладное МН 131-6
 |
Параметр | Обозначение | Значение |
| Размер пластины, мм | А | 250 | |
| Размер пластины, мм | B | п.м. | |
| Размер пластины, мм | б | 6 | |
| а1 | 180 | ||
| Привязки анкеров, мм | а2 | 35 | |
| Привязки анкеров, мм | b1 | 200 | |
| Количество и диаметр анкеров | 10ф8AIII | ||
| Длина анкеров, мм | L | 300 | |
| Выборка стали на 1 изделие (профильная сталь), кг | -б=6 | 11.8 | |
| Выборка стали на 1 изделие (арм. A3 ф8), кг | 1.2 | ||
| Итого, кг | 13 | ||
| Обозначение детали | 1.400-15.B1.140-24 |
Изделие закладное МН 131-2
|
|
Параметр | Обозначение | Значение |
| Размер пластины, мм | А | 250 | |
| Размер пластины, мм | B | п.м. | |
| Размер пластины, мм | б | 6 | |
| Привязки анкеров, мм | а1 | 180 | |
| Привязки анкеров, мм | а2 | 35 | |
| Привязки анкеров, мм | b1 | 200 | |
| Количество и диаметр анкеров | 10ф8AIII | ||
| Длина анкеров, мм | L | 250 | |
| Выборка стали на 1 изделие (профильная сталь), кг | -б=6 | 11.8 | |
| Выборка стали на 1 изделие (арм. A3 ф8), кг | 1 | ||
| Итого, кг | 12.8 | ||
| Обозначение детали | 1.400-15.B1.140-25 |
Изделие закладное МН 131-3
|
|
Параметр | Обозначение | Значение |
| Размер пластины, мм | А | 250 | |
| Размер пластины, мм | B | п.м. | |
| Размер пластины, мм | б | 6 | |
| Привязки анкеров, мм | а1 | 180 | |
| Привязки анкеров, мм | а2 | 35 | |
| Привязки анкеров, мм | b1 | 200 | |
| Количество и диаметр анкеров | 10ф8AIII | ||
| Длина анкеров, мм | L | 200 | |
| Выборка стали на 1 изделие (профильная сталь), кг | -б=6 | 11.8 | |
| Выборка стали на 1 изделие (арм. A3 ф8), кг | 0.8 | ||
| Итого, кг | 12.6 | ||
| Обозначение детали | 1.400-15.B1.140-26 |
Изделие закладное МН 131-4
 |
Параметр | Обозначение | Значение |
| Размер пластины, мм | А | 250 | |
| Размер пластины, мм | B | п.м. | |
| Размер пластины, мм | б | 6 | |
| Привязки анкеров, мм | а1 | 180 | |
| Привязки анкеров, мм | а2 | 35 | |
| Привязки анкеров, мм | b1 | 200 | |
| Количество и диаметр анкеров | 10ф8AIII | ||
| Длина анкеров, мм | L | 300 | |
| Размеры пластин усиления и кол-во, мм | 40х40х8 (шт.10) | ||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=6 | 11.8 | |
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 1 | |
| Выборка стали на 1 изделие (арм. A3 ф8), кг | 1.2 | ||
| Итого, кг | 14 | ||
| Обозначение детали | 1.400-15.B1.140-27 |
Изделие закладное МН 131-5
|
|
Параметр | Обозначение | Значение |
| Размер пластины, мм | А | 250 | |
| Размер пластины, мм | B | п.м. | |
| Размер пластины, мм | б | 6 | |
| Привязки анкеров, мм | а1 | 180 | |
| Привязки анкеров, мм | а2 | 35 | |
| Привязки анкеров, мм | b1 | 200 | |
| Количество и диаметр анкеров | 10ф8AIII | ||
| Длина анкеров, мм | L | 250 | |
| Размеры пластин усиления и кол-во, мм | 40х40х8 (шт.10) | ||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=6 | 11.8 | |
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 1 | |
| Выборка стали на 1 изделие (арм. A3 ф8), кг | 1 | ||
| Итого, кг | 13.8 | ||
| Обозначение детали | 1.400-15.B1.140-28 |
Изделие закладное МН 131-6
|
|
Параметр | Обозначение | Значение |
| Размер пластины, мм | А | 250 | |
| Размер пластины, мм | B | п.м. | |
| Размер пластины, мм | б | 6 | |
| Привязки анкеров, мм | а1 | 180 | |
| Привязки анкеров, мм | а2 | 35 | |
| Привязки анкеров, мм | b1 | 200 | |
| Количество и диаметр анкеров | 10ф8AIII | ||
| Длина анкеров, мм | L | 80 | |
| Размеры пластин усиления и кол-во, мм | 40х40х8 (шт.10) | ||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=6 | 11.8 | |
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 1 | |
| Выборка стали на 1 изделие (арм. A3 ф8), кг | 0.3 | ||
| Итого, кг | 13.1 | ||
| Обозначение детали | 1.400-15.B1.140-29 |
