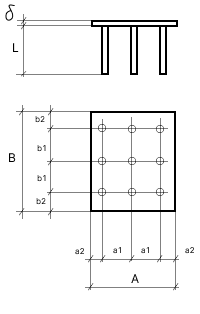

Закладные изделия МН 157 по серии 1.400-15 выпуск 1
Изделие закладное МН 157-1
Изделие закладное МН 157-2
Изделие закладное МН 157-3
Изделие закладное МН 157-4
Изделие закладное МН 157-5
Изделие закладное МН 157-6
Изделие закладное МН 157-1
 |
Параметр | Обозначение | Значение |
| Размер пластины, мм | А | 400 | |
| Размер пластины, мм | B | 400 | |
| Размер пластины, мм | б | 10 | |
| Привязки анкеров, мм | а1 | 160 | |
| Привязки анкеров, мм | а2 | 40 | |
| Привязки анкеров, мм | b1 | 160 | |
| Привязки анкеров, мм | b2 | 40 | |
| Количество и диаметр анкеров | 9ф14AIII | ||
| Длина анкеров, мм | L | 540 | |
| Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 12.6 | |
| Выборка стали на 1 изделие (арм. A3 ф14), кг | 5.9 | ||
| Итого, кг | 18.5 | ||
| Обозначение детали | 1.400-15.B1.170-30 |
Изделие закладное МН 157-2
|
|
Параметр | Обозначение | Значение |
| Размер пластины, мм | А | 400 | |
| Размер пластины, мм | B | 400 | |
| Размер пластины, мм | б | 10 | |
| Привязки анкеров, мм | а1 | 160 | |
| Привязки анкеров, мм | а2 | 40 | |
| Привязки анкеров, мм | b1 | 160 | |
| Привязки анкеров, мм | b2 | 40 | |
| Количество и диаметр анкеров | 9ф14AIII | ||
| Длина анкеров, мм | L | 420 | |
| Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 12.6 | |
| Выборка стали на 1 изделие (арм. A3 ф14), кг | 4.6 | ||
| Итого, кг | 17.2 | ||
| Обозначение детали | 1.400-15.B1.170-31 |
Изделие закладное МН 157-3
|
|
Параметр | Обозначение | Значение |
| Размер пластины, мм | А | 400 | |
| Размер пластины, мм | B | 400 | |
| Размер пластины, мм | б | 10 | |
| Привязки анкеров, мм | а1 | 160 | |
| Привязки анкеров, мм | а2 | 40 | |
| Привязки анкеров, мм | b1 | 160 | |
| Привязки анкеров, мм | b2 | 40 | |
| Количество и диаметр анкеров | 9ф14AIII | ||
| Длина анкеров, мм | L | 320 | |
| Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 12.6 | |
| Выборка стали на 1 изделие (арм. A3 ф14), кг | 3.5 | ||
| Итого, кг | 16.1 | ||
| Обозначение детали | 1.400-15.B1.170-32 |

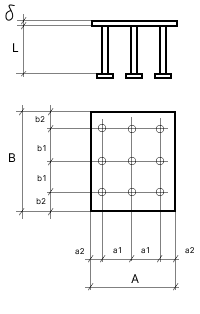

Изделие закладное МН 157-4
 |
Параметр | Обозначение | Значение |
| Размер пластины, мм | А | 400 | |
| Размер пластины, мм | B | 400 | |
| Размер пластины, мм | б | 10 | |
| Привязки анкеров, мм | а1 | 160 | |
| Привязки анкеров, мм | а2 | 40 | |
| Привязки анкеров, мм | b1 | 160 | |
| Привязки анкеров, мм | b2 | 40 | |
| Количество и диаметр анкеров | 9ф14AIII | ||
| Длина анкеров, мм | L | 540 | |
| Размеры пластин усиления и кол-во, мм | 50х50х10 (шт.9) | ||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 14.4 | |
| Выборка стали на 1 изделие (арм. A3 ф14), кг | 5.9 | ||
| Итого, кг | 20.3 | ||
| Обозначение детали | 1.400-15.B1.170-33 |
Изделие закладное МН 157-5
|
|
Параметр | Обозначение | Значение |
| Размер пластины, мм | А | 400 | |
| Размер пластины, мм | B | 400 | |
| Размер пластины, мм | б | 10 | |
| Привязки анкеров, мм | а1 | 160 | |
| Привязки анкеров, мм | а2 | 40 | |
| Привязки анкеров, мм | b1 | 160 | |
| Привязки анкеров, мм | b2 | 40 | |
| Количество и диаметр анкеров | 9ф14AIII | ||
| Длина анкеров, мм | L | 420 | |
| Размеры пластин усиления и кол-во, мм | 50х50х10 (шт.9) | ||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 14.4 | |
| Выборка стали на 1 изделие (арм. A3 ф14), кг | 4.6 | ||
| Итого, кг | 19 | ||
| Обозначение детали | 1.400-15.B1.170-34 |
Изделие закладное МН 157-6
|
|
Параметр | Обозначение | Значение |
| Размер пластины, мм | А | 400 | |
| Размер пластины, мм | B | 400 | |
| Размер пластины, мм | б | 10 | |
| Привязки анкеров, мм | а1 | 160 | |
| Привязки анкеров, мм | а2 | 40 | |
| Привязки анкеров, мм | b1 | 160 | |
| Привязки анкеров, мм | b2 | 40 | |
| Количество и диаметр анкеров | 9ф14AIII | ||
| Длина анкеров, мм | L | 170 | |
| Размеры пластин усиления и кол-во, мм | 50х50х10 (шт.9) | ||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 14.4 | |
| Выборка стали на 1 изделие (арм. A3 ф14), кг | 1.9 | ||
| Итого, кг | 16.3 | ||
| Обозначение детали | 1.400-15.B1.170-35 |
