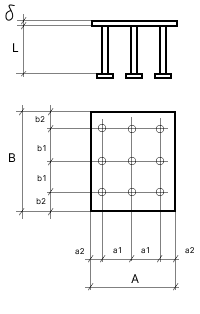

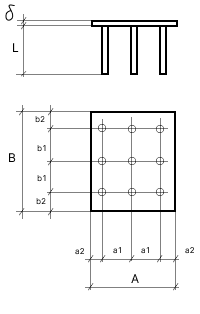

Закладные изделия МН 151 по серии 1.400-15 выпуск 1
Изделие закладное МН 151-1
Изделие закладное МН 151-2
Изделие закладное МН 151-3
Изделие закладное МН 151-4
Изделие закладное МН 151-5
Изделие закладное МН 151-6
Изделие закладное МН 151-1
![]() |
Параметр | Обозначение | Значение |
Размер пластины, мм | А | 300 | |
Размер пластины, мм | B | 300 | |
Размер пластины, мм | б | 12 | |
Привязки анкеров, мм | а1 | 110 | |
Привязки анкеров, мм | а2 | 40 | |
Привязки анкеров, мм | b1 | 110 | |
Привязки анкеров, мм | b2 | 40 | |
Количество и диаметр анкеров | 8ф16AIII | ||
Длина анкеров, мм | L | 620 | |
Выборка стали на 1 изделие (профильная сталь), кг | -б=12 | 8.5 | |
Выборка стали на 1 изделие (арм. A3 ф16), кг | 7.8 | ||
Итого, кг | 16.3 | ||
Обозначение детали | 1.400-15.B1.160-30 |
Изделие закладное МН 151-2
![]() |
Параметр | Обозначение | Значение |
Размер пластины, мм | А | 300 | |
Размер пластины, мм | B | 300 | |
Размер пластины, мм | б | 12 | |
Привязки анкеров, мм | а1 | 110 | |
Привязки анкеров, мм | а2 | 40 | |
Привязки анкеров, мм | b1 | 110 | |
Привязки анкеров, мм | b2 | 40 | |
Количество и диаметр анкеров | 8ф16AIII | ||
Длина анкеров, мм | L | 460 | |
Выборка стали на 1 изделие (профильная сталь), кг | -б=12 | 8.5 | |
Выборка стали на 1 изделие (арм. A3 ф16), кг | 5.8 | ||
Итого, кг | 14.3 | ||
Обозначение детали | 1.400-15.B1.160-31 |
Изделие закладное МН 151-3
![]() |
Параметр | Обозначение | Значение |
Размер пластины, мм | А | 300 | |
Размер пластины, мм | B | 300 | |
Размер пластины, мм | б | 12 | |
Привязки анкеров, мм | а1 | 110 | |
Привязки анкеров, мм | а2 | 40 | |
Привязки анкеров, мм | b1 | 110 | |
Привязки анкеров, мм | b2 | 40 | |
Количество и диаметр анкеров | 8ф16AIII | ||
Длина анкеров, мм | L | 370 | |
Выборка стали на 1 изделие (профильная сталь), кг | -б=12 | 8.5 | |
Выборка стали на 1 изделие (арм. A3 ф16), кг | 4.7 | ||
Итого, кг | 13.2 | ||
Обозначение детали | 1.400-15.B1.160-32 |
Изделие закладное МН 151-4
![]() |
Параметр | Обозначение | Значение |
Размер пластины, мм | А | 300 | |
Размер пластины, мм | B | 300 | |
Размер пластины, мм | б | 12 | |
Привязки анкеров, мм | а1 | 110 | |
Привязки анкеров, мм | а2 | 40 | |
Привязки анкеров, мм | b1 | 110 | |
Привязки анкеров, мм | b2 | 40 | |
Количество и диаметр анкеров | 8ф16AIII | ||
Длина анкеров, мм | L | 620 | |
Размеры пластин усиления и кол-во, мм | 60х60х12 (шт.8) | ||
Выборка стали на 1 изделие (профильная сталь), кг | -б=12 | 11.2 | |
Выборка стали на 1 изделие (арм. A3 ф16), кг | 7.8 | ||
Итого, кг | 19 | ||
Обозначение детали | 1.400-15.B1.160-33 |
Изделие закладное МН 151-5
![]() |
Параметр | Обозначение | Значение |
Размер пластины, мм | А | 300 | |
Размер пластины, мм | B | 300 | |
Размер пластины, мм | б | 12 | |
Привязки анкеров, мм | а1 | 110 | |
Привязки анкеров, мм | а2 | 40 | |
Привязки анкеров, мм | b1 | 110 | |
Привязки анкеров, мм | b2 | 40 | |
Количество и диаметр анкеров | 8ф16AIII | ||
Длина анкеров, мм | L | 460 | |
Размеры пластин усиления и кол-во, мм | 60х60х12 (шт.8) | ||
Выборка стали на 1 изделие (профильная сталь), кг | -б=12 | 11.2 | |
Выборка стали на 1 изделие (арм. A3 ф16), кг | 5.8 | ||
Итого, кг | 17 | ||
Обозначение детали | 1.400-15.B1.160-34 |
Изделие закладное МН 151-6
![]() |
Параметр | Обозначение | Значение |
Размер пластины, мм | А | 300 | |
Размер пластины, мм | B | 300 | |
Размер пластины, мм | б | 12 | |
Привязки анкеров, мм | а1 | 110 | |
Привязки анкеров, мм | а2 | 40 | |
Привязки анкеров, мм | b1 | 110 | |
Привязки анкеров, мм | b2 | 40 | |
Количество и диаметр анкеров | 8ф16AIII | ||
Длина анкеров, мм | L | 210 | |
Размеры пластин усиления и кол-во, мм | 60х60х12 (шт.8) | ||
Выборка стали на 1 изделие (профильная сталь), кг | -б=12 | 11.2 | |
Выборка стали на 1 изделие (арм. A3 ф14), кг | 2.6 | ||
Итого, кг | 13.8 | ||
Обозначение детали | 1.400-15.B1.160-35 |
