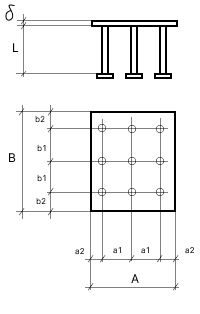

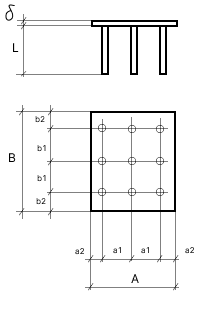

Закладные изделия МН 150 по серии 1.400-15 выпуск 1
Изделие закладное МН 150-1
Изделие закладное МН 150-2
Изделие закладное МН 150-3
Изделие закладное МН 150-4
Изделие закладное МН 150-5
Изделие закладное МН 150-6
Изделие закладное МН 150-1
![]() |
Параметр | Обозначение | Значение |
Размер пластины, мм | А | 300 | |
Размер пластины, мм | B | 300 | |
Размер пластины, мм | б | 8 | |
Привязки анкеров, мм | а1 | 110 | |
Привязки анкеров, мм | а2 | 40 | |
Привязки анкеров, мм | b1 | 110 | |
Привязки анкеров, мм | b2 | 40 | |
Количество и диаметр анкеров | 8ф12AIII | ||
Длина анкеров, мм | L | 470 | |
Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 5.7 | |
Выборка стали на 1 изделие (арм. A3 ф12), кг | 3.4 | ||
Итого, кг | 9.1 | ||
Обозначение детали | 1.400-15.B1.160-24 |
Изделие закладное МН 150-2
![]() |
Параметр | Обозначение | Значение |
Размер пластины, мм | А | 300 | |
Размер пластины, мм | B | 300 | |
Размер пластины, мм | б | 8 | |
Привязки анкеров, мм | а1 | 110 | |
Привязки анкеров, мм | а2 | 40 | |
Привязки анкеров, мм | b1 | 110 | |
Привязки анкеров, мм | b2 | 40 | |
Количество и диаметр анкеров | 8ф12AIII | ||
Длина анкеров, мм | L | 370 | |
Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 5.7 | |
Выборка стали на 1 изделие (арм. A3 ф12), кг | 2.6 | ||
Итого, кг | 8.3 | ||
Обозначение детали | 1.400-15.B1.160-25 |
Изделие закладное МН 150-3
![]() |
Параметр | Обозначение | Значение |
Размер пластины, мм | А | 300 | |
Размер пластины, мм | B | 300 | |
Размер пластины, мм | б | 8 | |
Привязки анкеров, мм | а1 | 110 | |
Привязки анкеров, мм | а2 | 40 | |
Привязки анкеров, мм | b1 | 110 | |
Привязки анкеров, мм | b2 | 40 | |
Количество и диаметр анкеров | 8ф12AIII | ||
Длина анкеров, мм | L | 270 | |
Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 5.7 | |
Выборка стали на 1 изделие (арм. A3 ф12), кг | 1.9 | ||
Итого, кг | 7.6 | ||
Обозначение детали | 1.400-15.B1.160-26 |
Изделие закладное МН 150-4
![]() |
Параметр | Обозначение | Значение |
Размер пластины, мм | А | 300 | |
Размер пластины, мм | B | 300 | |
Размер пластины, мм | б | 8 | |
Привязки анкеров, мм | а1 | 110 | |
Привязки анкеров, мм | а2 | 40 | |
Привязки анкеров, мм | b1 | 110 | |
Привязки анкеров, мм | b2 | 40 | |
Количество и диаметр анкеров | 8ф12AIII | ||
Длина анкеров, мм | L | 470 | |
Размеры пластин усиления и кол-во, мм | 50х50х10 (шт.8) | ||
Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 5.7 | |
Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 1.6 | |
Выборка стали на 1 изделие (арм. A3 ф12), кг | 3.4 | ||
Итого, кг | 10.7 | ||
Обозначение детали | 1.400-15.B1.160-27 |
Изделие закладное МН 150-5
![]() |
Параметр | Обозначение | Значение |
Размер пластины, мм | А | 300 | |
Размер пластины, мм | B | 300 | |
Размер пластины, мм | б | 8 | |
Привязки анкеров, мм | а1 | 110 | |
Привязки анкеров, мм | а2 | 40 | |
Привязки анкеров, мм | b1 | 110 | |
Привязки анкеров, мм | b2 | 40 | |
Количество и диаметр анкеров | 8ф12AIII | ||
Длина анкеров, мм | L | 370 | |
Размеры пластин усиления и кол-во, мм | 50х50х10 (шт.8) | ||
Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 5.7 | |
Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 1.6 | |
Выборка стали на 1 изделие (арм. A3 ф12), кг | 2.6 | ||
Итого, кг | 9.9 | ||
Обозначение детали | 1.400-15.B1.160-28 |
Изделие закладное МН 150-6
![]() |
Параметр | Обозначение | Значение |
Размер пластины, мм | А | 300 | |
Размер пластины, мм | B | 300 | |
Размер пластины, мм | б | 8 | |
Привязки анкеров, мм | а1 | 110 | |
Привязки анкеров, мм | а2 | 40 | |
Привязки анкеров, мм | b1 | 110 | |
Привязки анкеров, мм | b2 | 40 | |
Количество и диаметр анкеров | 8ф12AIII | ||
Длина анкеров, мм | L | 170 | |
Размеры пластин усиления и кол-во, мм | 50х50х10 (шт.8) | ||
Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 5.7 | |
Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 1.6 | |
Выборка стали на 1 изделие (арм. A3 ф12), кг | 1.2 | ||
Итого, кг | 8.5 | ||
Обозначение детали | 1.400-15.B1.160-29 |
