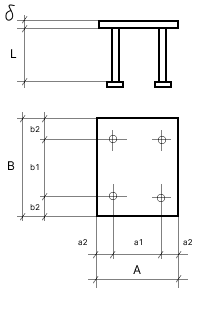

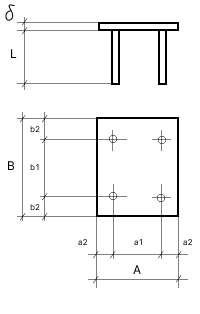

Закладные изделия МН 115 по серии 1.400-15 выпуск 1
Изделие закладное МН 115-1 Параметр | Обозначение | Значение | |
Размер пластины, мм | А | 150 | |
Размер пластины, мм | B | 250 | |
Размер пластины, мм | б | 6 | |
Привязки анкеров, мм | а1 | 90 | |
Привязки анкеров, мм | а2 | 30 | |
Привязки анкеров, мм | b1 | 180 | |
Привязки анкеров, мм | b2 | 35 | |
Количество и диаметр анкеров | 4ф8AIII | ||
Длина анкеров, мм | L | 300 | |
Выборка стали на 1 изделие (профильная сталь), кг | -б=6 | 1.8 | |
Выборка стали на 1 изделие (арм. A3 ф8), кг | 0.5 | ||
Итого, кг | 2.3 | ||
Обозначение детали | 1.400-15.B1.120-60 |
Изделие закладное МН 115-2
Параметр | Обозначение | Значение | |
Размер пластины, мм | А | 150 | |
Размер пластины, мм | B | 250 | |
Размер пластины, мм | б | 6 | |
Привязки анкеров, мм | а1 | 90 | |
Привязки анкеров, мм | а2 | 30 | |
Привязки анкеров, мм | b1 | 180 | |
Привязки анкеров, мм | b2 | 35 | |
Количество и диаметр анкеров | 4ф8AIII | ||
Длина анкеров, мм | L | 250 | |
Выборка стали на 1 изделие (профильная сталь), кг | -б=6 | 1.8 | |
Выборка стали на 1 изделие (арм. A3 ф8), кг | 0.4 | ||
Итого, кг | 2.2 | ||
Обозначение детали | 1.400-15.B1.120-61 |
Изделие закладное МН 115-3
|
Параметр | Обозначение | Значение |
Размер пластины, мм | А | 150 | |
Размер пластины, мм | B | 250 | |
Размер пластины, мм | б | 6 | |
Привязки анкеров, мм | а1 | 90 | |
Привязки анкеров, мм | а2 | 30 | |
Привязки анкеров, мм | b1 | 180 | |
Привязки анкеров, мм | b2 | 35 | |
Количество и диаметр анкеров | 4ф8AIII | ||
Длина анкеров, мм | L | 200 | |
Выборка стали на 1 изделие (профильная сталь), кг | -б=6 | 1.8 | |
Выборка стали на 1 изделие (арм. A3 ф8), кг | 0.3 | ||
Итого, кг | 2.1 | ||
Обозначение детали | 1.400-15.B1.120-62 |
Изделие закладное МН 115-4
|
Параметр | Обозначение | Значение |
Размер пластины, мм | А | 150 | |
Размер пластины, мм | B | 250 | |
Размер пластины, мм | б | 6 | |
Привязки анкеров, мм | а1 | 90 | |
Привязки анкеров, мм | а2 | 30 | |
Привязки анкеров, мм | b1 | 180 | |
Привязки анкеров, мм | b2 | 35 | |
Количество и диаметр анкеров | 4ф8AIII | ||
Длина анкеров, мм | L | 300 | |
Размеры пластин усиления и кол-во, мм | 40х40х8 (шт.4) | ||
Выборка стали на 1 изделие (профильная сталь), кг | -б=6 | 1.8 | |
Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 0.4 | |
Выборка стали на 1 изделие (арм. A3 ф8), кг | 0.5 | ||
Итого, кг | 2.7 | ||
Обозначение детали | 1.400-15.B1.120-63 |
Изделие закладное МН 115-5
Параметр | Обозначение | Значение | |
Размер пластины, мм | А | 150 | |
Размер пластины, мм | B | 250 | |
Размер пластины, мм | б | 6 | |
Привязки анкеров, мм | а1 | 90 | |
Привязки анкеров, мм | а2 | 30 | |
Привязки анкеров, мм | b1 | 180 | |
Привязки анкеров, мм | b2 | 35 | |
Количество и диаметр анкеров | 4ф8AIII | ||
Длина анкеров, мм | L | 250 | |
Размеры пластин усиления и кол-во, мм | 40х40х8 (шт.4) | ||
Выборка стали на 1 изделие (профильная сталь), кг | -б=6 | 1.8 | |
Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 0.4 | |
Выборка стали на 1 изделие (арм. A3 ф8), кг | 0.4 | ||
Итого, кг | 2.6 | ||
Обозначение детали | 1.400-15.B1.120-64 |
Изделие закладное МН 115-6
Параметр | Обозначение | Значение | |
Размер пластины, мм | А | 150 | |
Размер пластины, мм | B | 250 | |
Размер пластины, мм | б | 6 | |
Привязки анкеров, мм | а1 | 90 | |
Привязки анкеров, мм | а2 | 30 | |
Привязки анкеров, мм | b1 | 180 | |
Привязки анкеров, мм | b2 | 35 | |
Количество и диаметр анкеров | 4ф8AIII | ||
Длина анкеров, мм | L | 80 | |
Размеры пластин усиления и кол-во, мм | 40х40х8 (шт.4) | ||
Выборка стали на 1 изделие (профильная сталь), кг | -б=6 | 1.8 | |
Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 0.4 | |
Выборка стали на 1 изделие (арм. A3 ф8), кг | 0.1 | ||
Итого, кг | 2.3 | ||
Обозначение детали | 1.400-15.B1.120-65 |
