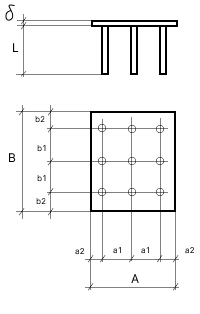

Закладные изделия МН 160 по серии 1.400-15 выпуск 1
Изделие закладное МН 160-1
Изделие закладное МН 160-2
Изделие закладное МН 160-3
Изделие закладное МН 160-4
Изделие закладное МН 160-5
Изделие закладное МН 160-6
Изделие закладное МН 160-1
![]() |
Параметр | Обозначение | Значение |
Размер пластины, мм | А | 400 | |
Размер пластины, мм | B | 500 | |
Размер пластины, мм | б | 12 | |
Привязки анкеров, мм | а1 | 160 | |
Привязки анкеров, мм | а2 | 40 | |
Привязки анкеров, мм | b1 | 210 | |
Привязки анкеров, мм | b2 | 40 | |
Количество и диаметр анкеров | 9ф16AIII | ||
Длина анкеров, мм | L | 620 | |
Выборка стали на 1 изделие (профильная сталь), кг | -б=12 | 18.8 | |
Выборка стали на 1 изделие (арм. A3 ф16), кг | 8.8 | ||
Итого, кг | 27.6 | ||
Обозначение детали | 1.400-15.B1.180-06 |
Изделие закладное МН 160-2
![]() |
Параметр | Обозначение | Значение |
Размер пластины, мм | А | 400 | |
Размер пластины, мм | B | 500 | |
Размер пластины, мм | б | 12 | |
Привязки анкеров, мм | а1 | 160 | |
Привязки анкеров, мм | а2 | 40 | |
Привязки анкеров, мм | b1 | 210 | |
Привязки анкеров, мм | b2 | 40 | |
Количество и диаметр анкеров | 9ф16AIII | ||
Длина анкеров, мм | L | 460 | |
Выборка стали на 1 изделие (профильная сталь), кг | -б=12 | 18.8 | |
Выборка стали на 1 изделие (арм. A3 ф16), кг | 6.6 | ||
Итого, кг | 25.4 | ||
Обозначение детали | 1.400-15.B1.180-07 |
Изделие закладное МН 160-3
![]() |
Параметр | Обозначение | Значение |
Размер пластины, мм | А | 400 | |
Размер пластины, мм | B | 500 | |
Размер пластины, мм | б | 12 | |
Привязки анкеров, мм | а1 | 160 | |
Привязки анкеров, мм | а2 | 40 | |
Привязки анкеров, мм | b1 | 210 | |
Привязки анкеров, мм | b2 | 40 | |
Количество и диаметр анкеров | 9ф16AIII | ||
Длина анкеров, мм | L | 370 | |
Выборка стали на 1 изделие (профильная сталь), кг | -б=12 | 18.8 | |
Выборка стали на 1 изделие (арм. A3 ф16), кг | 5.3 | ||
Итого, кг | 24.1 | ||
Обозначение детали | 1.400-15.B1.180-08 |

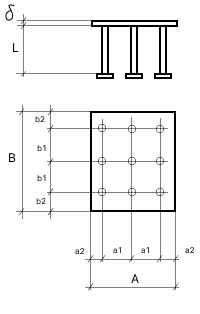

Изделие закладное МН 160-4
![]() |
Параметр | Обозначение | Значение |
Размер пластины, мм | А | 400 | |
Размер пластины, мм | B | 500 | |
Размер пластины, мм | б | 12 | |
Привязки анкеров, мм | а1 | 160 | |
Привязки анкеров, мм | а2 | 40 | |
Привязки анкеров, мм | b1 | 210 | |
Привязки анкеров, мм | b2 | 40 | |
Количество и диаметр анкеров | 9ф16AIII | ||
Длина анкеров, мм | L | 620 | |
Размеры пластин усиления и кол-во, мм | 60х60х12 (шт.9) | ||
Выборка стали на 1 изделие (профильная сталь), кг | -б=12 | 21.9 | |
Выборка стали на 1 изделие (арм. A3 ф16), кг | 8.8 | ||
Итого, кг | 30.7 | ||
Обозначение детали | 1.400-15.B1.180-09 |
Изделие закладное МН 160-5
![]() |
Параметр | Обозначение | Значение |
Размер пластины, мм | А | 400 | |
Размер пластины, мм | B | 500 | |
Размер пластины, мм | б | 12 | |
Привязки анкеров, мм | а1 | 160 | |
Привязки анкеров, мм | а2 | 40 | |
Привязки анкеров, мм | b1 | 210 | |
Привязки анкеров, мм | b2 | 40 | |
Количество и диаметр анкеров | 9ф16AIII | ||
Длина анкеров, мм | L | 460 | |
Размеры пластин усиления и кол-во, мм | 60х60х12 (шт.9) | ||
Выборка стали на 1 изделие (профильная сталь), кг | -б=12 | 21.9 | |
Выборка стали на 1 изделие (арм. A3 ф16), кг | 6.6 | ||
Итого, кг | 28.5 | ||
Обозначение детали | 1.400-15.B1.180-10 |
Изделие закладное МН 160-6
![]() |
Параметр | Обозначение | Значение |
Размер пластины, мм | А | 400 | |
Размер пластины, мм | B | 500 | |
Размер пластины, мм | б | 12 | |
Привязки анкеров, мм | а1 | 160 | |
Привязки анкеров, мм | а2 | 40 | |
Привязки анкеров, мм | b1 | 210 | |
Привязки анкеров, мм | b2 | 40 | |
Количество и диаметр анкеров | 9ф16AIII | ||
Длина анкеров, мм | L | 210 | |
Размеры пластин усиления и кол-во, мм | 60х60х12 (шт.9) | ||
Выборка стали на 1 изделие (профильная сталь), кг | -б=12 | 21.9 | |
Выборка стали на 1 изделие (арм. A3 ф16), кг | 3 | ||
Итого, кг | 24.9 | ||
Обозначение детали | 1.400-15.B1.180-11 |
