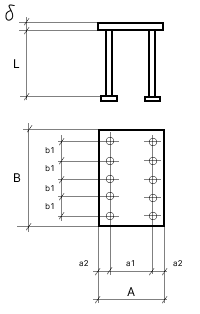

Закладные изделия МН 128 по серии 1.400-15 выпуск 1
Изделие закладное МН 128-1
![]() |
Параметр | Обозначение | Значение |
Размер пластины, мм | А | 150 | |
Размер пластины, мм | B | п.м. | |
Размер пластины, мм | б | 6 | |
Привязки анкеров, мм | а1 | 90 | |
Привязки анкеров, мм | а2 | 30 | |
Привязки анкеров, мм | b1 | 200 | |
Количество и диаметр анкеров | 10ф8AIII | ||
Длина анкеров, мм | L | 300 | |
Выборка стали на 1 изделие (профильная сталь), кг | -б=6 | 7.1 | |
Выборка стали на 1 изделие (арм. A3 ф8), кг | 1.2 | ||
Итого, кг | 8.3 | ||
Обозначение детали | 1.400-15.B1.140-06 |
Изделие закладное МН 128-2
![]() |
Параметр | Обозначение | Значение |
Размер пластины, мм | А | 150 | |
Размер пластины, мм | B | п.м. | |
Размер пластины, мм | б | 6 | |
Привязки анкеров, мм | а1 | 90 | |
Привязки анкеров, мм | а2 | 30 | |
Привязки анкеров, мм | b1 | 200 | |
Количество и диаметр анкеров | 10ф8AIII | ||
Длина анкеров, мм | L | 250 | |
Выборка стали на 1 изделие (профильная сталь), кг | -б=6 | 7.1 | |
Выборка стали на 1 изделие (арм. A3 ф8), кг | 1 | ||
Итого, кг | 8.1 | ||
Обозначение детали | 1.400-15.B1.140-07 |
Изделие закладное МН 128-3
![]() |
Параметр | Обозначение | Значение |
Размер пластины, мм | А | 150 | |
Размер пластины, мм | B | п.м. | |
Размер пластины, мм | б | 6 | |
Привязки анкеров, мм | а1 | 90 | |
Привязки анкеров, мм | а2 | 30 | |
Привязки анкеров, мм | b1 | 200 | |
Количество и диаметр анкеров | 10ф8AIII | ||
Длина анкеров, мм | L | 200 | |
Выборка стали на 1 изделие (профильная сталь), кг | -б=6 | 7.1 | |
Выборка стали на 1 изделие (арм. A3 ф8), кг | 0.8 | ||
Итого, кг | 7.9 | ||
Обозначение детали | 1.400-15.B1.140-08 |
Изделие закладное МН 128-4
![]() |
Параметр | Обозначение | Значение |
Размер пластины, мм | А | 150 | |
Размер пластины, мм | B | п.м. | |
Размер пластины, мм | б | 6 | |
Привязки анкеров, мм | а1 | 90 | |
Привязки анкеров, мм | а2 | 30 | |
Привязки анкеров, мм | b1 | 200 | |
Количество и диаметр анкеров | 10ф8AIII | ||
Длина анкеров, мм | L | 300 | |
Размеры пластин усиления и кол-во, мм | 40х40х8 (шт.10) | ||
Выборка стали на 1 изделие (профильная сталь), кг | -б=6 | 7.1 | |
Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 1 | |
Выборка стали на 1 изделие (арм. A3 ф8), кг | 1.2 | ||
Итого, кг | 9.3 | ||
Обозначение детали | 1.400-15.B1.140-09 |
Изделие закладное МН 128-5
![]() |
Параметр | Обозначение | Значение |
Размер пластины, мм | А | 150 | |
Размер пластины, мм | B | п.м. | |
Размер пластины, мм | б | 6 | |
Привязки анкеров, мм | а1 | 90 | |
Привязки анкеров, мм | а2 | 30 | |
Привязки анкеров, мм | b1 | 200 | |
Количество и диаметр анкеров | 10ф8AIII | ||
Длина анкеров, мм | L | 250 | |
Размеры пластин усиления и кол-во, мм | 40х40х8 (шт.10) | ||
Выборка стали на 1 изделие (профильная сталь), кг | -б=6 | 7.1 | |
Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 1 | |
Выборка стали на 1 изделие (арм. A3 ф8), кг | 1 | ||
Итого, кг | 9.1 | ||
Обозначение детали | 1.400-15.B1.140-10 |
Изделие закладное МН 128-6
![]() |
Параметр | Обозначение | Значение |
Размер пластины, мм | А | 150 | |
Размер пластины, мм | B | п.м. | |
Размер пластины, мм | б | 6 | |
Привязки анкеров, мм | а1 | 90 | |
Привязки анкеров, мм | а2 | 30 | |
Привязки анкеров, мм | b1 | 200 | |
Количество и диаметр анкеров | 10ф8AIII | ||
Длина анкеров, мм | L | 80 | |
Размеры пластин усиления и кол-во, мм | 40х40х8 (шт.10) | ||
Выборка стали на 1 изделие (профильная сталь), кг | -б=6 | 7.1 | |
Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 1 | |
Выборка стали на 1 изделие (арм. A3 ф8), кг | 0.3 | ||
Итого, кг | 8.4 | ||
Обозначение детали | 1.400-15.B1.140-11 |
