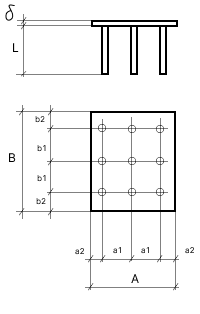

Закладные изделия МН 148 по серии 1.400-15 выпуск 1
Изделие закладное МН 148-1
 |
Параметр | Обозначение | Значение |
| Размер пластины, мм | А | 250 | |
| Размер пластины, мм | B | 400 | |
| Размер пластины, мм | б | 10 | |
| Привязки анкеров, мм | а1 | 90 | |
| Привязки анкеров, мм | а2 | 35 | |
| Привязки анкеров, мм | b1 | 160 | |
| Привязки анкеров, мм | b2 | 40 | |
| Количество и диаметр анкеров | 8ф14AIII | ||
| Длина анкеров, мм | L | 540 | |
| Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 7.9 | |
| Выборка стали на 1 изделие (арм. A3 ф14), кг | 5.2 | ||
| Итого, кг | 13.1 | ||
| Обозначение детали | 1.400-15.B1.160-12 |
Изделие закладное МН 148-2
|
|
Параметр | Обозначение | Значение |
| Размер пластины, мм | А | 250 | |
| Размер пластины, мм | B | 400 | |
| Размер пластины, мм | б | 10 | |
| Привязки анкеров, мм | а1 | 90 | |
| Привязки анкеров, мм | а2 | 35 | |
| Привязки анкеров, мм | b1 | 160 | |
| Привязки анкеров, мм | b2 | 40 | |
| Количество и диаметр анкеров | 8ф14AIII | ||
| Длина анкеров, мм | L | 420 | |
| Выборка стали на 1 изделие (профильная сталь), кг | -б=10 |
7.9 |
|
| Выборка стали на 1 изделие (арм. A3 ф14), кг | 4.1 | ||
| Итого, кг | 12 | ||
| Обозначение детали | 1.400-15.B1.160-13 |
Изделие закладное МН 148-3
|
|
Параметр | Обозначение | Значение |
| Размер пластины, мм | А | 250 | |
| Размер пластины, мм | B | 400 | |
| Размер пластины, мм | б | 10 | |
| Привязки анкеров, мм | а1 | 90 | |
| Привязки анкеров, мм | а2 | 35 | |
| Привязки анкеров, мм | b1 | 160 | |
| Привязки анкеров, мм | b2 | 40 | |
| Количество и диаметр анкеров | 8ф14AIII | ||
| Длина анкеров, мм | L | 320 | |
| Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 7.9 | |
| Выборка стали на 1 изделие (арм. A3 ф14), кг | 3.1 | ||
| Итого, кг | 11 | ||
| Обозначение детали | 1.400-15.B1.160-14 |
Изделие закладное МН 148-4
|
Параметр | Обозначение | Значение |
| Размер пластины, мм | А | 250 | |
| Размер пластины, мм | B | 400 | |
| Размер пластины, мм | б | 10 | |
| Привязки анкеров, мм | а1 | 90 | |
| Привязки анкеров, мм | а2 | 35 | |
| Привязки анкеров, мм | b1 | 160 | |
| Привязки анкеров, мм | b2 | 40 | |
| Количество и диаметр анкеров | 8ф14AIII | ||
| Длина анкеров, мм | L | 540 | |
| Размеры пластин усиления и кол-во, мм | 50х50х10 (шт.8) | ||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 9.5 | |
| Выборка стали на 1 изделие (арм. A3 ф14), кг | 5.2 | ||
| Итого, кг | 14.7 | ||
| Обозначение детали | 1.400-15.B1.160-15 |

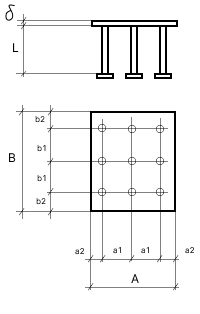

Изделие закладное МН 148-5
|
|
Параметр | Обозначение | Значение |
| Размер пластины, мм | А | 250 | |
| Размер пластины, мм | B | 400 | |
| Размер пластины, мм | б | 10 | |
| Привязки анкеров, мм | а1 | 90 | |
| Привязки анкеров, мм | а2 | 35 | |
| Привязки анкеров, мм | b1 | 160 | |
| Привязки анкеров, мм | b2 | 40 | |
| Количество и диаметр анкеров | 8ф14AIII | ||
| Длина анкеров, мм | L | 420 | |
| Размеры пластин усиления и кол-во, мм | 50х50х10 (шт.8) | ||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 9.5 | |
| Выборка стали на 1 изделие (арм. A3 ф14), кг | 4.1 | ||
| Итого, кг | 13.6 | ||
| Обозначение детали | 1.400-15.B1.160-16 |
Изделие закладное МН 148-6
|
|
Параметр | Обозначение | Значение |
| Размер пластины, мм | А | 250 | |
| Размер пластины, мм | B | 400 | |
| Размер пластины, мм | б | 10 | |
| Привязки анкеров, мм | а1 | 90 | |
| Привязки анкеров, мм | а2 | 35 | |
| Привязки анкеров, мм | b1 | 160 | |
| Привязки анкеров, мм | b2 | 40 | |
| Количество и диаметр анкеров | 8ф14AIII | ||
| Длина анкеров, мм | L | 170 | |
| Размеры пластин усиления и кол-во, мм | 50х50х10 (шт.8) | ||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 9.5 | |
| Выборка стали на 1 изделие (арм. A3 ф14), кг | 1.7 | ||
| Итого, кг | 11.2 | ||
| Обозначение детали | 1.400-15.B1.160-17 |
