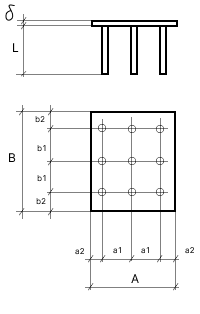

Закладные изделия МН 153 по серии 1.400-15 выпуск 1
Изделие закладное МН 153-1
Изделие закладное МН 153-2
Изделие закладное МН 153-3
Изделие закладное МН 153-4
Изделие закладное МН 153-5
Изделие закладное МН 153-6
Изделие закладное МН 153-1
|
Параметр | Обозначение | Значение |
| Размер пластины, мм | А | 300 | |
| Размер пластины, мм | B | 400 | |
| Размер пластины, мм | б | 12 | |
| Привязки анкеров, мм | а1 | 110 | |
| Привязки анкеров, мм | а2 | 40 | |
| Привязки анкеров, мм | b1 | 160 | |
| Привязки анкеров, мм | b2 | 40 | |
| Количество и диаметр анкеров | 9ф16AIII | ||
| Длина анкеров, мм | L | 620 | |
| Выборка стали на 1 изделие (профильная сталь), кг | -б=12 | 11.3 | |
| Выборка стали на 1 изделие (арм. A3 ф16), кг | 8.8 | ||
| Итого, кг | 20.1 | ||
| Обозначение детали | 1.400-15.B1.170-06 |
Изделие закладное МН 153-2
|
|
Параметр | Обозначение | Значение |
| Размер пластины, мм | А | 300 | |
| Размер пластины, мм | B | 400 | |
| Размер пластины, мм | б | 12 | |
| Привязки анкеров, мм | а1 | 110 | |
| Привязки анкеров, мм | а2 | 40 | |
| Привязки анкеров, мм | b1 | 160 | |
| Привязки анкеров, мм | b2 | 40 | |
| Количество и диаметр анкеров | 9ф16AIII | ||
| Длина анкеров, мм | L | 460 | |
| Выборка стали на 1 изделие (профильная сталь), кг | -б=12 | 11.3 | |
| Выборка стали на 1 изделие (арм. A3 ф16), кг | 6.6 | ||
| Итого, кг | 17.9 | ||
| Обозначение детали | 1.400-15.B1.170-07 |
Изделие закладное МН 153-3
|
|
Параметр | Обозначение | Значение |
| Размер пластины, мм | А | 300 | |
| Размер пластины, мм | B | 400 | |
| Размер пластины, мм | б | 12 | |
| Привязки анкеров, мм | а1 | 110 | |
| Привязки анкеров, мм | а2 | 40 | |
| Привязки анкеров, мм | b1 | 160 | |
| Привязки анкеров, мм | b2 | 40 | |
| Количество и диаметр анкеров | 9ф16AIII | ||
| Длина анкеров, мм | L | 370 | |
| Выборка стали на 1 изделие (профильная сталь), кг | -б=12 | 11.3 | |
| Выборка стали на 1 изделие (арм. A3 ф16), кг | 5.3 | ||
| Итого, кг | 16.6 | ||
| Обозначение детали | 1.400-15.B1.170-08 |
Изделие закладное МН 153-4
|
Параметр | Обозначение | Значение |
| Размер пластины, мм | А | 300 | |
| Размер пластины, мм | B | 400 | |
| Размер пластины, мм | б | 12 | |
| Привязки анкеров, мм | а1 | 110 | |
| Привязки анкеров, мм | а2 | 40 | |
| Привязки анкеров, мм | b1 | 160 | |
| Привязки анкеров, мм | b2 | 40 | |
| Количество и диаметр анкеров | 9ф16AIII | ||
| Длина анкеров, мм | L | 620 | |

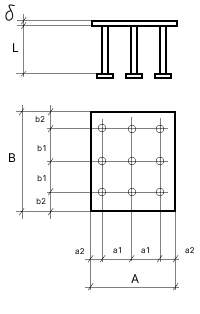

| Размеры пластин усиления и кол-во, мм | 60х60х12 (шт.9) | ||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=12 | 14.4 | |
| Выборка стали на 1 изделие (арм. A3 ф16), кг | 8.8 | ||
| Итого, кг | 23.2 | ||
| Обозначение детали | 1.400-15.B1.170-09 |
Изделие закладное МН 153-5
|
|
Параметр | Обозначение | Значение |
| Размер пластины, мм | А | 300 | |
| Размер пластины, мм | B | 400 | |
| Размер пластины, мм | б | 12 | |
| Привязки анкеров, мм | а1 | 110 | |
| Привязки анкеров, мм | а2 | 40 | |
| Привязки анкеров, мм | b1 | 160 | |
| Привязки анкеров, мм | b2 | 40 | |
| Количество и диаметр анкеров | 9ф16AIII | ||
| Длина анкеров, мм | L | 460 | |
| Размеры пластин усиления и кол-во, мм | 60х60х12 (шт.9) | ||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=12 | 14.4 | |
| Выборка стали на 1 изделие (арм. A3 ф16), кг | 6.6 | ||
| Итого, кг | 21 | ||
| Обозначение детали | 1.400-15.B1.170-10 |
Изделие закладное МН 153-6
|
|
Параметр | Обозначение | Значение |
| Размер пластины, мм | А | 300 | |
| Размер пластины, мм | B | 400 | |
| Размер пластины, мм | б | 12 | |
| Привязки анкеров, мм | а1 | 110 | |
| Привязки анкеров, мм | а2 | 40 | |
| Привязки анкеров, мм | b1 | 160 | |
| Привязки анкеров, мм | b2 | 40 | |
| Количество и диаметр анкеров | 9ф16AIII | ||
| Длина анкеров, мм | L | 210 | |
| Размеры пластин усиления и кол-во, мм | 60х60х12 (шт.9) | ||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=12 | 14.4 | |
| Выборка стали на 1 изделие (арм. A3 ф16), кг | 3 | ||
| Итого, кг | 17.4 | ||
| Обозначение детали | 1.400-15.B1.170-11 |
