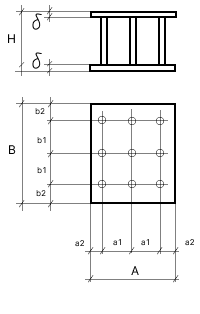

Закладные изделия МН 226 по серии 1.400-15 выпуск 1
Изделие закладное МН 226-3
Изделие закладное МН 226-4
Изделие закладное МН 226-5
Изделие закладное МН 226-6
Изделие закладное МН 226-7
Изделие закладное МН 226-3
![]() |
Параметр | Обозначение | Значение |
Размер пластины, мм | А | 400 | |
Размер пластины, мм | B | 400 | |
Размер пластины, мм | б | 12 | |
Привязки анкеров, мм | а1 | 160 | |
Привязки анкеров, мм | а2 | 40 | |
Привязки анкеров, мм | b1 | 160 | |
Привязки анкеров, мм | b2 | 40 | |
Количество и диаметр анкеров | 9ф16AIII | ||
Размер, мм | Н | 250 | |
Выборка стали на 1 изделие (профильная сталь), кг | -б=12 | 30.2 | |
Выборка стали на 1 изделие (арм. A3 ф16), кг | 3.4 | ||
Итого, кг | 33.6 | ||
Обозначение детали | 1.400-15.B1.240-13 |
Изделие закладное МН 226-4
![]() |
Параметр | Обозначение | Значение |
Размер пластины, мм | А | 400 | |
Размер пластины, мм | B | 400 | |
Размер пластины, мм | б | 12 | |
Привязки анкеров, мм | а1 | 160 | |
Привязки анкеров, мм | а2 | 40 | |
Привязки анкеров, мм | b1 | 160 | |
Привязки анкеров, мм | b2 | 40 | |
Количество и диаметр анкеров | 9ф16AIII | ||
Размер, мм | Н | 300 | |
Выборка стали на 1 изделие (профильная сталь), кг | -б=12 | 30.2 | |
Выборка стали на 1 изделие (арм. A3 ф16), кг | 4.1 | ||
Итого, кг | 34.3 | ||
Обозначение детали | 1.400-15.B1.240-14 |
Изделие закладное МН 226-5
![]() |
Параметр | Обозначение | Значение |
Размер пластины, мм | А | 400 | |
Размер пластины, мм | B | 400 | |
Размер пластины, мм | б | 12 | |
Привязки анкеров, мм | а1 | 160 | |
Привязки анкеров, мм | а2 | 40 | |
Привязки анкеров, мм | b1 | 160 | |
Привязки анкеров, мм | b2 | 40 | |
Количество и диаметр анкеров | 9ф16AIII | ||
Размер, мм | Н | 400 | |
Выборка стали на 1 изделие (профильная сталь), кг | -б=12 | 30.2 | |
Выборка стали на 1 изделие (арм. A3 ф16), кг | 5.6 | ||
Итого, кг | 35.8 | ||
Обозначение детали | 1.400-15.B1.240-15 |
Изделие закладное МН 226-6
![]() |
Параметр | Обозначение | Значение |
Размер пластины, мм | А | 400 | |
Размер пластины, мм | B | 400 | |
Размер пластины, мм | б | 12 | |
Привязки анкеров, мм | а1 | 160 | |
Привязки анкеров, мм | а2 | 40 | |
Привязки анкеров, мм | b1 | 160 | |
Привязки анкеров, мм | b2 | 40 | |
Количество и диаметр анкеров | 9ф16AIII | ||
Размер, мм | Н | 500 | |
Выборка стали на 1 изделие (профильная сталь), кг | -б=12 | 30.2 | |
Выборка стали на 1 изделие (арм. A3 ф16), кг | 6.9 | ||
Итого, кг | 37.1 | ||
Обозначение детали | 1.400-15.B1.240-16 |
Изделие закладное МН 226-7
![]() |
Параметр | Обозначение | Значение |
Размер пластины, мм | А | 400 | |
Размер пластины, мм | B | 400 | |
Размер пластины, мм | б | 12 | |
Привязки анкеров, мм | а1 | 160 | |
Привязки анкеров, мм | а2 | 40 | |
Привязки анкеров, мм | b1 | 160 | |
Привязки анкеров, мм | b2 | 40 | |
Количество и диаметр анкеров | 9ф16AIII | ||
Размер, мм | Н | 600 | |
Выборка стали на 1 изделие (профильная сталь), кг | -б=12 | 30.2 | |
Выборка стали на 1 изделие (арм. A3 ф16), кг | 8.4 | ||
Итого, кг | 38.6 | ||
Обозначение детали | 1.400-15.B1.240-17 |
