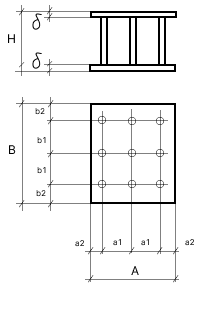

Закладные изделия МН 224 по серии 1.400-15 выпуск 1
Изделие закладное МН 224-3
Изделие закладное МН 224-4
Изделие закладное МН 224-5
Изделие закладное МН 224-6
Изделие закладное МН 224-7
Изделие закладное МН 224-3
![]() |
Параметр | Обозначение | Значение |
Размер пластины, мм | А | 300 | |
Размер пластины, мм | B | 500 | |
Размер пластины, мм | б | 12 | |
Привязки анкеров, мм | а1 | 110 | |
Привязки анкеров, мм | а2 | 40 | |
Привязки анкеров, мм | b1 | 210 | |
Привязки анкеров, мм | b2 | 40 | |
Количество и диаметр анкеров | 9ф16AIII | ||
Размер, мм | Н | 250 | |
Выборка стали на 1 изделие (профильная сталь), кг | -б=12 | 28.2 | |
Выборка стали на 1 изделие (арм. A3 ф16), кг | 3.4 | ||
Итого, кг | 31.6 | ||
Обозначение детали | 1.400-15.B1.240-05 |
Изделие закладное МН 224-4
![]() |
Параметр | Обозначение | Значение |
Размер пластины, мм | А | 300 | |
Размер пластины, мм | B | 500 | |
Размер пластины, мм | б | 12 | |
Привязки анкеров, мм | а1 | 110 | |
Привязки анкеров, мм | а2 | 40 | |
Привязки анкеров, мм | b1 | 210 | |
Привязки анкеров, мм | b2 | 40 | |
Количество и диаметр анкеров | 9ф16AIII | ||
Размер, мм | Н | 300 | |
Выборка стали на 1 изделие (профильная сталь), кг | -б=12 | 28.2 | |
Выборка стали на 1 изделие (арм. A3 ф16), кг | 4.1 | ||
Итого, кг | 32.3 | ||
Обозначение детали | 1.400-15.B1.240-06 |
Изделие закладное МН 224-5
![]() |
Параметр | Обозначение | Значение |
Размер пластины, мм | А | 300 | |
Размер пластины, мм | B | 500 | |
Размер пластины, мм | б | 12 | |
Привязки анкеров, мм | а1 | 110 | |
Привязки анкеров, мм | а2 | 40 | |
Привязки анкеров, мм | b1 | 210 | |
Привязки анкеров, мм | b2 | 40 | |
Количество и диаметр анкеров | 9ф16AIII | ||
Размер, мм | Н | 400 | |
Выборка стали на 1 изделие (профильная сталь), кг | -б=12 | 28.2 | |
Выборка стали на 1 изделие (арм. A3 ф16), кг | 5.6 | ||
Итого, кг | 33.8 | ||
Обозначение детали | 1.400-15.B1.240-07 |
Изделие закладное МН 224-6
![]() |
Параметр | Обозначение | Значение |
Размер пластины, мм | А | 300 | |
Размер пластины, мм | B | 500 | |
Размер пластины, мм | б | 12 | |
Привязки анкеров, мм | а1 | 110 | |
Привязки анкеров, мм | а2 | 40 | |
Привязки анкеров, мм | b1 | 210 | |
Привязки анкеров, мм | b2 | 40 | |
Количество и диаметр анкеров | 9ф16AIII | ||
Размер, мм | Н | 500 | |
Выборка стали на 1 изделие (профильная сталь), кг | -б=12 | 28.2 | |
Выборка стали на 1 изделие (арм. A3 ф16), кг | 6.9 | ||
Итого, кг | 35.1 | ||
Обозначение детали | 1.400-15.B1.240-08 |
Изделие закладное МН 224-7
![]() |
Параметр | Обозначение | Значение |
Размер пластины, мм | А | 300 | |
Размер пластины, мм | B | 500 | |
Размер пластины, мм | б | 12 | |
Привязки анкеров, мм | а1 | 110 | |
Привязки анкеров, мм | а2 | 40 | |
Привязки анкеров, мм | b1 | 210 | |
Привязки анкеров, мм | b2 | 40 | |
Количество и диаметр анкеров | 9ф16AIII | ||
Размер, мм | Н | 600 | |
Выборка стали на 1 изделие (профильная сталь), кг | -б=12 | 28.2 | |
Выборка стали на 1 изделие (арм. A3 ф16), кг | 8.4 | ||
Итого, кг | 36.6 | ||
Обозначение детали | 1.400-15.B1.240-09 |
