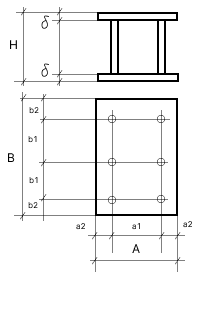

Закладные изделия МН 215 по серии 1.400-15 выпуск 1
Изделие закладное МН 215-3
Изделие закладное МН 215-4
Изделие закладное МН 215-5
Изделие закладное МН 215-6
Изделие закладное МН 215-7
Изделие закладное МН 215-3
|
Параметр | Обозначение | Значение |
Размер пластины, мм | А | 250 | |
Размер пластины, мм | B | 500 | |
Размер пластины, мм | б | 12 | |
Привязки анкеров, мм | а1 | 180 | |
Привязки анкеров, мм | а2 | 35 | |
Привязки анкеров, мм | b1 | 210 | |
Привязки анкеров, мм | b2 | 40 | |
Количество и диаметр анкеров | 6ф16AIII | ||
Размер, мм | Н | 250 | |
Выборка стали на 1 изделие (профильная сталь), кг | -б=12 | 23.6 | |
Выборка стали на 1 изделие (арм. A3 ф16), кг | 2.3 | ||
Итого, кг | 25.9 | ||
Обозначение детали | 1.400-15.B1.220-25 |
Изделие закладное МН 215-4
Параметр | Обозначение | Значение | |
Размер пластины, мм | А | 250 | |
Размер пластины, мм | B | 500 | |
Размер пластины, мм | б | 12 | |
Привязки анкеров, мм | а1 | 180 | |
Привязки анкеров, мм | а2 | 35 | |
Привязки анкеров, мм | b1 | 210 | |
Привязки анкеров, мм | b2 | 40 | |
Количество и диаметр анкеров | 6ф16AIII | ||
Размер, мм | Н | 300 | |
Выборка стали на 1 изделие (профильная сталь), кг | -б=12 | 23.6 | |
Выборка стали на 1 изделие (арм. A3 ф16), кг | 2.8 | ||
Итого, кг | 26.4 | ||
Обозначение детали | 1.400-15.B1.220-26 |
Изделие закладное МН 215-5
|
Параметр | Обозначение | Значение |
Размер пластины, мм | А | 250 | |
Размер пластины, мм | B | 500 | |
Размер пластины, мм | б | 12 | |
Привязки анкеров, мм | а1 | 180 | |
Привязки анкеров, мм | а2 | 35 | |
Привязки анкеров, мм | b1 | 210 | |
Привязки анкеров, мм | b2 | 40 | |
Количество и диаметр анкеров | 6ф16AIII | ||
Размер, мм | Н | 400 | |
Выборка стали на 1 изделие (профильная сталь), кг | -б=12 | 23.6 | |
Выборка стали на 1 изделие (арм. A3 ф16), кг | 3.7 | ||
Итого, кг | 27.3 | ||
Обозначение детали | 1.400-15.B1.220-27 |
Изделие закладное МН 215-6
|
Параметр | Обозначение | Значение |
Размер пластины, мм | А | 250 | |
Размер пластины, мм | B | 500 | |
Размер пластины, мм | б | 12 | |
Привязки анкеров, мм | а1 | 180 | |
Привязки анкеров, мм | а2 | 35 | |
Привязки анкеров, мм | b1 | 210 | |
Привязки анкеров, мм | b2 | 40 | |
Количество и диаметр анкеров | 6ф16AIII | ||
Размер, мм | Н | 500 | |
Выборка стали на 1 изделие (профильная сталь), кг | -б=12 | 23.6 | |
Выборка стали на 1 изделие (арм. A3 ф16), кг | 4.6 | ||
Итого, кг | 28.2 | ||
Обозначение детали | 1.400-15.B1.220-28 |
Изделие закладное МН 215-7
|
Параметр | Обозначение | Значение |
Размер пластины, мм | А | 250 | |
Размер пластины, мм | B | 500 | |
Размер пластины, мм | б | 12 | |
Привязки анкеров, мм | а1 | 180 | |
Привязки анкеров, мм | а2 | 35 | |
Привязки анкеров, мм | b1 | 210 | |
Привязки анкеров, мм | b2 | 40 | |
Количество и диаметр анкеров | 6ф16AIII | ||
Размер, мм | Н | 600 | |
Выборка стали на 1 изделие (профильная сталь), кг | -б=12 | 23.6 | |
Выборка стали на 1 изделие (арм. A3 ф16), кг | 5.6 | ||
Итого, кг | 29.2 | ||
Обозначение детали | 1.400-15.B1.220-29 |
