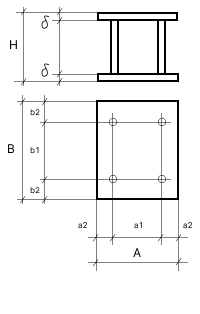

Закладные изделия МН 207 по серии 1.400-15 выпуск 1
Изделие закладное МН 207-1
Изделие закладное МН 207-2
Изделие закладное МН 207-3
Изделие закладное МН 207-4
Изделие закладное МН 207-5
Изделие закладное МН 207-1
![]() |
Параметр | Обозначение | Значение |
Размер пластины, мм | А | 250 | |
Размер пластины, мм | B | 250 | |
Размер пластины, мм | б | 8 | |
Привязки анкеров, мм | а1 | 180 | |
Привязки анкеров, мм | а2 | 35 | |
Привязки анкеров, мм | b1 | 180 | |
Привязки анкеров, мм | b2 | 35 | |
Количество и диаметр анкеров | 4ф10AIII | ||
Размер, мм | Н | 150 | |
Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 7.8 | |
Выборка стали на 1 изделие (арм. A3 ф10), кг | 0.4 | ||
Итого, кг | 8.2 | ||
Обозначение детали | 1.400-15.B1.210-30 |
Изделие закладное МН 207-2
![]() |
Параметр | Обозначение | Значение |
Размер пластины, мм | А | 250 | |
Размер пластины, мм | B | 250 | |
Размер пластины, мм | б | 8 | |
Привязки анкеров, мм | а1 | 180 | |
Привязки анкеров, мм | а2 | 35 | |
Привязки анкеров, мм | b1 | 180 | |
Привязки анкеров, мм | b2 | 35 | |
Количество и диаметр анкеров | 4ф10AIII | ||
Размер, мм | Н | 200 | |
Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 7.8 | |
Выборка стали на 1 изделие (арм. A3 ф10), кг | 0.5 | ||
Итого, кг | 8.3 | ||
Обозначение детали | 1.400-15.B1.210-31 |
Изделие закладное МН 207-3
![]() |
Параметр | Обозначение | Значение |
Размер пластины, мм | А | 250 | |
Размер пластины, мм | B | 250 | |
Размер пластины, мм | б | 8 | |
Привязки анкеров, мм | а1 | 180 | |
Привязки анкеров, мм | а2 | 35 | |
Привязки анкеров, мм | b1 | 180 | |
Привязки анкеров, мм | b2 | 35 | |
Количество и диаметр анкеров | 4ф10AIII | ||
Размер, мм | Н | 250 | |
Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 7.8 | |
Выборка стали на 1 изделие (арм. A3 ф10), кг | 0.6 | ||
Итого, кг | 8.4 | ||
Обозначение детали | 1.400-15.B1.210-32 |
Изделие закладное МН 207-4
![]() |
Параметр | Обозначение | Значение |
Размер пластины, мм | А | 250 | |
Размер пластины, мм | B | 250 | |
Размер пластины, мм | б | 8 | |
Привязки анкеров, мм | а1 | 180 | |
Привязки анкеров, мм | а2 | 35 | |
Привязки анкеров, мм | b1 | 180 | |
Привязки анкеров, мм | b2 | 35 | |
Количество и диаметр анкеров | 4ф10AIII | ||
Размер, мм | Н | 300 | |
Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 7.8 | |
Выборка стали на 1 изделие (арм. A3 ф10), кг | 0.7 | ||
Итого, кг | 8.5 | ||
Обозначение детали | 1.400-15.B1.210-33 |
Изделие закладное МН 207-5
![]() |
Параметр | Обозначение | Значение |
Размер пластины, мм | А | 250 | |
Размер пластины, мм | B | 250 | |
Размер пластины, мм | б | 8 | |
Привязки анкеров, мм | а1 | 180 | |
Привязки анкеров, мм | а2 | 35 | |
Привязки анкеров, мм | b1 | 180 | |
Привязки анкеров, мм | b2 | 35 | |
Количество и диаметр анкеров | 4ф10AIII | ||
Размер, мм | Н | 400 | |
Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 7.8 | |
Выборка стали на 1 изделие (арм. A3 ф10), кг | 1 | ||
Итого, кг | 8.8 | ||
Обозначение детали | 1.400-15.B1.210-34 |
