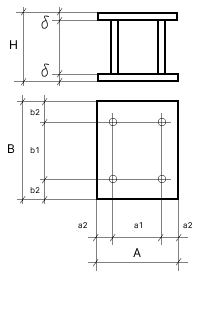

 Закладные изделия МН 204 по серии 1.400-15 выпуск 1




Изделие закладное МН 204-1













		Параметр




		Обозначение




		Значение






		Размер пластины, мм




		А




		200






		Размер пластины, мм




		B




		200






		Размер пластины, мм




		б




		10






		Привязки анкеров, мм




		а1




		120






		Привязки анкеров, мм




		а2




		40






		Привязки анкеров, мм




		b1




		120






		Привязки анкеров, мм




		b2




		40






		Количество и диаметр анкеров








		4ф12AIII






		Размер, мм




		Н




		150






		Выборка стали на 1 изделие (профильная сталь), кг




		-б=10




		6.2






		Выборка стали на 1 изделие (арм. A3 ф12), кг








		0.5






		Итого, кг








		6.7






		Обозначение детали








		1.400-15.B1.210-15







Изделие закладное МН 204-2













		Параметр




		Обозначение




		Значение






		Размер пластины, мм




		А




		200






		Размер пластины, мм




		B




		200






		Размер пластины, мм




		б




		10






		Привязки анкеров, мм




		а1




		120






		Привязки анкеров, мм




		а2




		40






		Привязки анкеров, мм




		b1




		120






		Привязки анкеров, мм




		b2




		40






		Количество и диаметр анкеров








		4ф12AIII






		Размер, мм




		Н




		200






		Выборка стали на 1 изделие (профильная сталь), кг




		-б=10




		6.2






		Выборка стали на 1 изделие (арм. A3 ф12), кг








		0.7






		Итого, кг








		6.9






		Обозначение детали








		1.400-15.B1.210-16







Изделие закладное МН 204-3













		Параметр




		Обозначение




		Значение






		Размер пластины, мм




		А




		200






		Размер пластины, мм




		B




		200






		Размер пластины, мм




		б




		10






		Привязки анкеров, мм




		а1




		120






		Привязки анкеров, мм




		а2




		40






		Привязки анкеров, мм




		b1




		120






		Привязки анкеров, мм




		b2




		40






		Количество и диаметр анкеров








		4ф12AIII






		Размер, мм




		Н




		250






		Выборка стали на 1 изделие (профильная сталь), кг




		-б=10




		6.2






		Выборка стали на 1 изделие (арм. A3 ф12), кг








		0.8






		Итого, кг








		7






		Обозначение детали








		1.400-15.B1.210-17







Изделие закладное МН 204-4













		Параметр




		Обозначение




		Значение






		Размер пластины, мм




		А




		200






		Размер пластины, мм




		B




		200






		Размер пластины, мм




		б




		10






		Привязки анкеров, мм




		а1




		120






		Привязки анкеров, мм




		а2




		40






		Привязки анкеров, мм




		b1




		120






		Привязки анкеров, мм




		b2




		40






		Количество и диаметр анкеров








		4ф12AIII






		Размер, мм




		Н




		300






		Выборка стали на 1 изделие (профильная сталь), кг




		-б=10




		6.2






		Выборка стали на 1 изделие (арм. A3 ф12), кг








		1






		Итого, кг








		7.2






		Обозначение детали








		1.400-15.B1.210-18







Изделие закладное МН 204-5











		Параметр




		Обозначение




		Значение






		Размер пластины, мм




		А




		200






		Размер пластины, мм




		B




		200






		Размер пластины, мм




		б




		10






		Привязки анкеров, мм




		а1




		120






		Привязки анкеров, мм




		а2




		40






		Привязки анкеров, мм




		b1




		120






		Привязки анкеров, мм




		b2




		40






		Количество и диаметр анкеров








		4ф12AIII






		Размер, мм




		Н




		400






		Выборка стали на 1 изделие (профильная сталь), кг




		-б=10




		6.2






		Выборка стали на 1 изделие (арм. A3 ф12), кг








		1.4






		Итого, кг








		7.6






		Обозначение детали








		1.400-15.B1.210-19






    [PICTURE] =>
    [DETAIL_PICTURE] =>
    [DESCRIPTION_TYPE] => html
    [UF_VIEWTYPE] =>
    [UF_TOP_SEO] =>
    [UF_SHOW_ON_INDEX_PAG] => 0
    [UF_INCLUDE_TEXT] =>
    [UF_POPUP_VIDEO] =>
    [UF_ELEMENT_DETAIL] =>
    [UF_TAB1_NAME] =>
    [UF_TAB1_TEXT] =>
    [UF_TAB2_NAME] =>
    [UF_TAB2_TEXT] =>
    [UF_TAB3_NAME] =>
    [UF_TAB3_TEXT] =>
    [UF_TAB4_NAME] =>
    [UF_TAB4_TEXT] =>
    [UF_TAB5_NAME] =>
    [UF_TAB5_TEXT] =>
    [UF_TAB6_NAME] =>
    [UF_TAB6_TEXT] =>
    [UF_TAB7_NAME] =>
    [UF_TAB7_TEXT] =>
    [UF_TAB8_NAME] =>
    [UF_TAB8_TEXT] =>
    [UF_TAB9_NAME] =>
    [UF_TAB9_TEXT] =>
    [UF_TAB10_NAME] =>
    [UF_TAB10_TEXT] =>
)

	Параметр	Обозначение	Значение
	Размер пластины, мм	А	200
	Размер пластины, мм	B	200
	Размер пластины, мм	б	10
	Привязки анкеров, мм	а1	120
	Привязки анкеров, мм	а2	40
	Привязки анкеров, мм	b1	120
	Привязки анкеров, мм	b2	40
	Количество и диаметр анкеров		4ф12AIII
	Размер, мм	Н	150
	Выборка стали на 1 изделие (профильная сталь), кг	-б=10	6.2
	Выборка стали на 1 изделие (арм. A3 ф12), кг		0.5
	Итого, кг		6.7
	Обозначение детали		1.400-15.B1.210-15

	Параметр	Обозначение	Значение
	Размер пластины, мм	А	200
	Размер пластины, мм	B	200
	Размер пластины, мм	б	10
	Привязки анкеров, мм	а1	120
	Привязки анкеров, мм	а2	40
	Привязки анкеров, мм	b1	120
	Привязки анкеров, мм	b2	40
	Количество и диаметр анкеров		4ф12AIII
	Размер, мм	Н	200
	Выборка стали на 1 изделие (профильная сталь), кг	-б=10	6.2
	Выборка стали на 1 изделие (арм. A3 ф12), кг		0.7
	Итого, кг		6.9
	Обозначение детали		1.400-15.B1.210-16

	Параметр	Обозначение	Значение
	Размер пластины, мм	А	200
	Размер пластины, мм	B	200
	Размер пластины, мм	б	10
	Привязки анкеров, мм	а1	120
	Привязки анкеров, мм	а2	40
	Привязки анкеров, мм	b1	120
	Привязки анкеров, мм	b2	40
	Количество и диаметр анкеров		4ф12AIII
	Размер, мм	Н	250
	Выборка стали на 1 изделие (профильная сталь), кг	-б=10	6.2
	Выборка стали на 1 изделие (арм. A3 ф12), кг		0.8
	Итого, кг		7
	Обозначение детали		1.400-15.B1.210-17

	Параметр	Обозначение	Значение
	Размер пластины, мм	А	200
	Размер пластины, мм	B	200
	Размер пластины, мм	б	10
	Привязки анкеров, мм	а1	120
	Привязки анкеров, мм	а2	40
	Привязки анкеров, мм	b1	120
	Привязки анкеров, мм	b2	40
	Количество и диаметр анкеров		4ф12AIII
	Размер, мм	Н	300
	Выборка стали на 1 изделие (профильная сталь), кг	-б=10	6.2
	Выборка стали на 1 изделие (арм. A3 ф12), кг		1
	Итого, кг		7.2
	Обозначение детали		1.400-15.B1.210-18

	Параметр	Обозначение	Значение
	Размер пластины, мм	А	200
	Размер пластины, мм	B	200
	Размер пластины, мм	б	10
	Привязки анкеров, мм	а1	120
	Привязки анкеров, мм	а2	40
	Привязки анкеров, мм	b1	120
	Привязки анкеров, мм	b2	40
	Количество и диаметр анкеров		4ф12AIII
	Размер, мм	Н	400
	Выборка стали на 1 изделие (профильная сталь), кг	-б=10	6.2
	Выборка стали на 1 изделие (арм. A3 ф12), кг		1.4
	Итого, кг		7.6
	Обозначение детали		1.400-15.B1.210-19
