Когда обычные формы не подходят: особенности сложных деталей
Создание деталей, выходящих за рамки простых цилиндрических или конических форм, требует особого подхода. К таким «сложным» деталям можно отнести:
- Любые фасонные поверхности: это могут быть выпуклые или вогнутые профили, спиральные канавки, сферы, эллипсы и другие криволинейные элементы, которые невозможно получить стандартными резцами.
- Тонкие стенки: изготовление деталей с очень тонкими стенками представляет собой вызов из-за риска деформации или поломки заготовки под действием сил резания.
- Глубокие канавки: создание узких и глубоких канавок требует специального инструмента и точного контроля процесса, чтобы избежать вибраций и обеспечить чистоту поверхности.
- Комбинированные профили: детали, сочетающие в себе различные типы поверхностей и форм, например, внутренние резьбы в сочетании с фасонными внешними элементами, требуют многоэтапной обработки.
Выбор инструмента: какой токарный станок выбрать?
Для успешного изготовления сложных деталей критически важен правильный выбор токарного станка. «Промет» активно использует как традиционные, так и современные станки с ЧПУ, каждый из которых имеет свои преимущества:
|
Тип станка |
Особенности работы |
Преимущества для сложных деталей |
Недостатки для сложных деталей |
|
Обычный токарный станок |
Управление осуществляется оператором вручную с помощью маховиков и рычагов. Требует высокой квалификации и опыта для выполнения точных операций. |
Позволяет оператору чувствовать материал и мгновенно реагировать на изменения. Может быть экономически выгодным для мелкосерийного производства или простых операций. |
Высокая зависимость от человеческого фактора, что снижает повторяемость и точность для сложных форм. Трудоемкость и длительность обработки. Ограниченные возможности для создания сложных криволинейных поверхностей. |
|
Токарный станок с ЧПУ (числовым программным управлением) |
Работает по заранее написанной программе, которая управляет всеми движениями инструмента и заготовки. Обеспечивает высокую точность, повторяемость и автоматизацию процесса. |
Идеален для создания сложных фасонных поверхностей, точных канавок и тонкостенных деталей благодаря возможности точного программного управления траекторией движения инструмента. Высокая производительность и повторяемость партий. |
Требует начальных затрат на программирование и настройку. Необходимость в квалифицированных операторах-программистах. |
Материалы
Свойства обрабатываемого материала напрямую влияют на сложность технологического процесса и выбор инструмента. Наша компания успешно выполняет токарные работы в Новосибирске , используя широкий спектр материалов, каждый из которых предъявляет свои требования:
|
Материал |
Влияние на сложность обработки |
Особенности |
|
Сталь (углеродистая, легированная) |
Средняя сложность. Требует подбора оптимальных режимов резания и инструмента для предотвращения перегрева и износа. |
Хорошая обрабатываемость при правильном подходе, но может вызывать значительные нагрузки на инструмент и станок. |
|
Нержавеющая сталь |
Высокая сложность. Склонна к наклепу, что увеличивает износ инструмента и требует более низких скоростей резания. |
Требует специальных сплавов инструмента, охлаждения и точного контроля силы резания для предотвращения деформации и обеспечения качества поверхности. |
|
Алюминий и его сплавы |
Низкая сложность. Легко обрабатывается, но может склонность к налипанию на инструмент, что требует острого инструмента и правильных режимов. |
Высокая скорость резания, но требует внимания к чистоте поверхности и предотвращению образования стружки. |
|
Титан и его сплавы |
Очень высокая сложность. Обладает высокой прочностью, низкой теплопроводностью и склонностью к наклепу. |
Требует специальных твердосплавных инструментов, интенсивного охлаждения и низких скоростей резания. Высокий износ инструмента. |
|
Пластик (полимеры) |
Низкая сложность, но требует специфического подхода. Может плавиться при высоких температурах, деформироваться под давлением. |
Требует острого инструмента, низких скоростей резания и контроля температуры для предотвращения оплавления и деформации. |

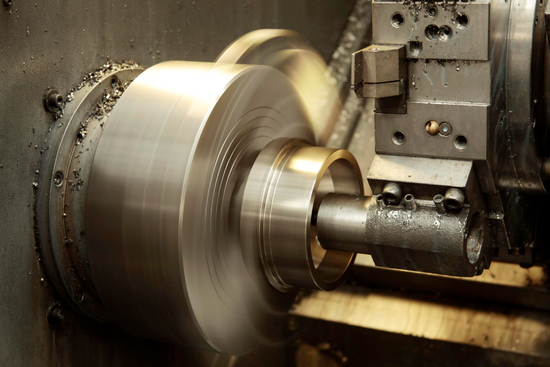

Инструментарий мастера: резцы для каждой формы
Для создания сложных деталей мы используем разнообразные режущие инструменты, каждый из которых предназначен для выполнения специфических задач:
- Фасонные резцы: специально разработанные резцы с профилем, соответствующим требуемой форме детали. Они могут быть как цельными, так и составными, с напайными или сменными твердосплавными пластинами.
- Расточные резцы: используются для обработки внутренних поверхностей, создания отверстий заданного диаметра и формы, включая глубокие и точные расточки.
- Отрезные резцы: применяются для отделения готовой детали от заготовки, а также для создания узких канавок.
- Резьбовые резцы: для нарезания внутренней и внешней резьбы различного шага и профиля.
- Специальные пластины: твердосплавные или керамические пластины с уникальными геометрическими формами и покрытиями, разработанные для обработки конкретных материалов и выполнения сложных операций, таких как прорезание глубоких канавок или обработка труднообрабатываемых сплавов.
Технологические тонкости: как осуществляется обработка сложных форм
Создание сложных деталей требует применения продвинутых технологических приемов:
- Многопроходная обработка: разбиение сложной операции на несколько этапов с постепенным приближением к конечной форме. Это позволяет снизить нагрузку на инструмент и повысить точность.
- Использование поджимов и опор: для обработки тонкостенных деталей или заготовок с нестандартной формой могут применяться специальные поджимы и опоры, которые поддерживают заготовку и предотвращают ее деформацию.
- Обработка в несколько установок: для деталей сложной формы может потребоваться несколько последовательных установок заготовки в патроне или на оправке, чтобы получить доступ ко всем необходимым поверхностям.
- Применение специальных смазочно-охлаждающих жидкостей (СОЖ): правильный выбор СОЖ играет критическую роль в отводе тепла, смазке инструмента и удалении стружки, что особенно важно при обработке материалов с низкой теплопроводностью или склонных к налипанию.

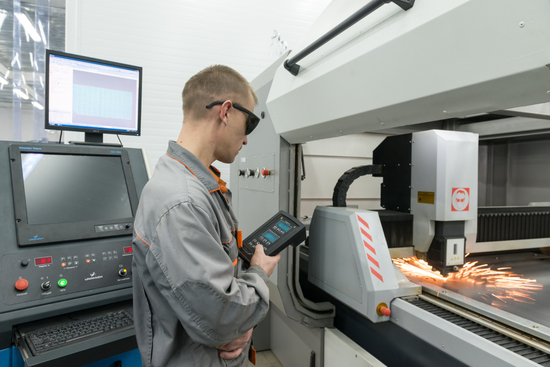

Программирование и настройка: цифровой аспект производства
Для станков с ЧПУ, являющихся основой современного производства сложных деталей, процесс программирования и настройки является ключевым этапом:
- Разработка управляющей программы: инженеры-технологи создают детальную программу, описывающую последовательность движений инструмента, скорости резания, подачи и другие параметры. Используются специализированные CAD/CAM системы для моделирования и генерации траекторий движения.
- Выбор и установка инструмента: в программе указывается тип используемого инструмента, его размеры и положение в револьверной головке. Точная установка инструмента с учетом его вылета и коррекции радиуса является критически важной.
- Настройка станка. На данном этапе оператор выполняет настройку станка в соответствии с программой: установка заготовки, привязка инструмента, ввод начальных координат и проверка безопасности выполнения программы на холостом ходу.
- Коррекция и оптимизация: в процессе обработки может потребоваться внесение корректировок в программу для достижения требуемой точности и качества поверхности, исходя из реальных условий резания.
Надежное крепление
Надежное закрепление заготовки – это основа для успешной обработки сложных деталей, особенно при работе с нестандартными формами:
- Специализированные патроны: для деталей сложной формы могут использоваться трех- или четырехкулачковые патроны с возможностью независимого перемещения кулачков, что позволяет надежно зафиксировать заготовку неправильной формы.
- Оправки и люнеты: для обработки длинных и тонких деталей, а также для обеспечения жесткости при обработке внутренних поверхностей применяются оправки и люнеты (подвижные и стационарные).
- Приспособления и оснастка: разработка индивидуальных приспособлений и оснастки, точно соответствующих форме заготовки, является распространенной практикой для обеспечения максимальной стабильности и точности.
- Контроль силы зажима: важно не только надежно закрепить заготовку, но и не приложить чрезмерную силу, которая может привести к ее деформации, особенно при работе с тонкими стенками.

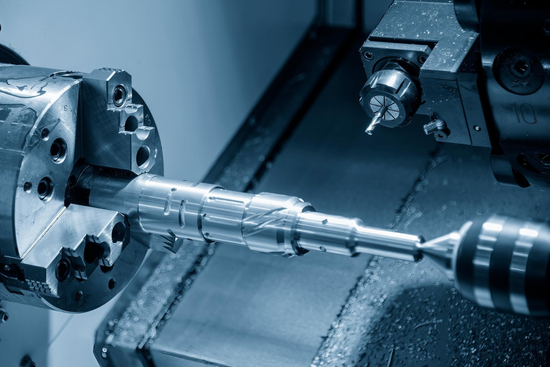

Предотвращение неприятностей: типичные ошибки и их решения
Даже опытные специалисты сталкиваются с трудностями при изготовлении сложных деталей. Наша команда при выполнении токарных работ уделяет особое внимание предотвращению типичных ошибок:
- Неправильный выбор инструмента: использование неподходящего резца может привести к плохому качеству поверхности, быстрому износу инструмента или поломке детали. Решение: тщательный подбор инструмента под конкретную операцию и материал.
- Неоптимальные режимы резания: слишком высокие скорости или подачи могут вызвать перегрев, вибрации и деформацию детали. Слишком низкие – снизить производительность. Решение: расчет и оптимизация режимов резания на основе свойств материала и типа инструмента.
- Недостаточная жесткость крепления: вибрации и смещения заготовки во время обработки приводят к снижению точности и ухудшению качества поверхности. Решение: использование надежных методов крепления и дополнительной поддержки.
- Ошибки в программировании ЧПУ: неправильно заданные траектории или параметры могут привести к браку всей партии. Решение: тщательная проверка и симуляция программ перед запуском.
- Игнорирование тепловых деформаций: при обработке металлов выделяется тепло, которое может вызвать деформацию детали. Решение: учет тепловых расширений при проектировании и обработке, использование эффективного охлаждения.

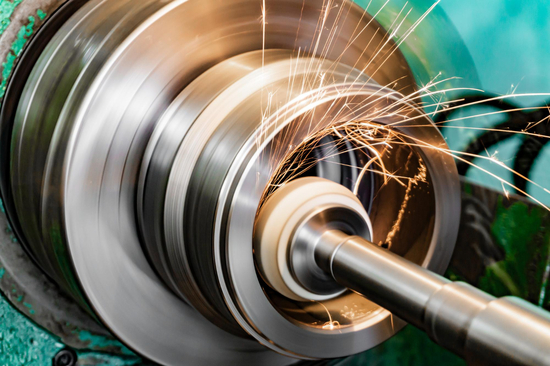

Скорость и качество
«Промет» стремится к максимальной производительности без ущерба для качества, применяя современные подходы:
- Оптимизация режимов резания: постоянный анализ и корректировка скоростей, подач и глубины резания для достижения наилучшего соотношения между скоростью обработки и качеством поверхности.
- Инструмент с повышенным ресурсом: использование современных твердосплавных и керамических инструментов с износостойкими покрытиями, а также инструмента из сверхтвердых материалов (например, кубического нитрида бора) для обработки закаленных сталей и чугунов.
- Автоматизация процессов: применение автоматизированных систем подачи заготовок, смены инструмента, а также роботизированных комплексов для выполнения рутинных операций, что снижает влияние человеческого фактора и повышает стабильность производства.
- Применение современных технологий: использование высокоскоростной обработки (HSC), которая позволяет обрабатывать детали с высокой скоростью и минимальным съемом материала, а также применение аддитивных технологий для создания сложных форм, которые затем доводятся на токарном станке.
Наша компания предлагает качественное выполнение токарных работ по приемлемой стоимости . Независимо от того, нужна ли вам простая деталь или сложный уникальный элемент, мы справимся с задачей. Мы постоянно инвестируем в новые технологии и обучение персонала, чтобы оставаться на переднем крае индустрии.
Наша цель – не просто изготавливать детали, а предлагать комплексные решения, которые помогают нашим клиентам достигать новых высот в своих отраслях. От проектирования до финальной полировки, каждый этап производства сложных деталей в «Промет» пронизан стремлением к совершенству, точности и инновациям. У нас вы можете заказать токарные работы любой сложности. Мы готовы принять вызов самых сложных задач и воплотить в жизнь самые смелые инженерные идеи, подтверждая репутацию надежного партнера в мире высокоточной металлообработки г. Новосибирска.
